锂电池生产制造流程,凡在新能源领域的从业人员都能“信手拈来”。但是非行业从业者很难了解全部工艺,佳顺智能专注移动机器人在智慧物流中应用,为全球锂电行业90%的企业提供智慧物流综合解决方案,对锂电工序有认识和了解,下面抛砖引玉为大家介绍主要锂电池制程管控的要点。
一部分 正极配料(正极由活性物、导电剂、粘结剂组成)
1、首先是对来料确认和烘烤,一般导电剂需≈120℃烘烤8h,粘结剂PVDF需≈80℃烘烤8h,活性物(LFP、NCM等)视来料状态和工艺而定是否需要烘烤干燥。当前车间要求温度:≤40℃,湿度:≤25%RH。
2、干燥完成后,(湿法工艺)需要提前配好PVDF胶液(溶质PVDF,溶液NMP)。PVDF胶液好坏对电池的内阻、电性能影响至关重要。影响打胶的因素有温度、搅拌速度。温度越高胶液配出来泛黄,影响粘结性;搅拌的速度太高容易将胶液打坏,具体的转速需要看分散盘的大小而定,一般情况下分散盘线速度在10-15m/s(对设备依赖性较高)。此时要求搅拌罐需要开启循环水,温度:≤30℃.
3、接下来是配正极浆料。此时需要注意加料的顺序(先加活性物和导电剂慢搅混合、再加入胶液)、加料时间、加料比例,要严格按工艺执行。其次需要严格控制设备公转和自转速度(一般分散线速度要在17m/s以上具体要看设备性能,不同厂家差别很大),搅拌的真空度、温度。在此阶段需要定期检测浆料的粒度和粘度,而粒度和粘度跟固含量、材料性能、加料顺序和制程工艺关系紧密(此次不叙述,欢迎讨论)。此时常规工艺要求温度:≤30℃,湿度:≤25%RH,真空度≤-0.085mpa。
4、浆料配完后就要将浆料转出至中转罐或涂布车间,浆料转出时需要对其过筛,目的就是过滤大颗粒物、沉淀和去除铁磁性等物质。大颗粒影响涂布到最后可能导致电池自放过大或短路的风险;浆料铁磁性物质过高会导致电池自放电过大等不良。此时的工艺要求是温度:≤40℃,湿度:≤25%RH,筛网≤100目,粒度≤15um(参数仅供参考)。
二部分 负极配料(负极由活性物、导电剂、粘结胶、分散剂组成)
1、常规负极体系为水系混料过程(溶剂为去离子水),因此来料无需干燥要求。此过程要求去离子水导电率在≤1us/cm。车间要求温度:≤40℃,湿度:≤25%RH。
工艺示意图如下

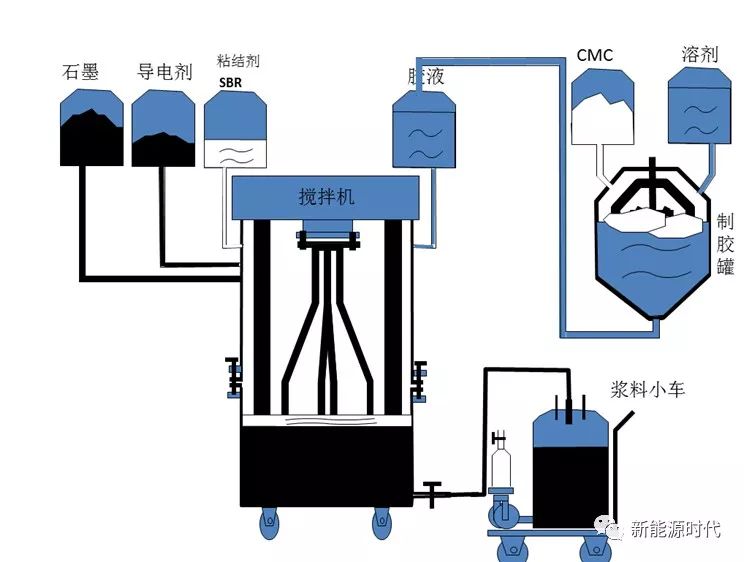

负极配料流程图
2、来料确认完成后,首先制备胶液(CMC和水组成)。此时石墨C和导电剂倒入搅拌机进行干混,建议不抽真空,开启循环水(干混时颗粒挤压摩擦产热严重),低速15~20rpm,间隔≈15min刮料循环2-3次。接下来将胶液倒入搅拌机中开启抽真空(≤-0.09mpa),低速15~20rpm刮料循环2次,再调整转速(低速35rpm,高速1200~1500rpm),运行15min~60min(具体依各厂家的自身的湿法工艺而定)。最后将SBR倒入搅拌机中,建议此时快速低时搅拌(SBR属于长链高分子物,速度过高时间过长分子链易打断失去活性),建议低速35-40rpm,高速1200~1800rpm,10-20min。
3、最后测粘度(2000~4000 mPa.s)、粒度(35um≤)、固含量(40-70%),抽真空过筛(≤100目)。具体的工艺值需要根据材料物性、混料工艺等影响有一定差异。车间要求温度:≤30℃,湿度:≤25%RH。
三部分 涂布
1、正极涂布即将正极浆料挤压涂或喷涂在铝集流体AB面上,单面密度≈20~40 mg/cm2(NCM功率型),涂布烤箱温度常规4-8节(或更多),每节烘烤温度95℃~120℃按实际需要调整,避免烘烤开裂出现横向裂纹和滴溶剂现象。转移涂布辊速比1.1-1.2,间隙位打薄20-30um(避免拖尾导致在极耳位压实过大,电池循环过程析锂),涂布水份≤2000-3000ppm(具体要根据材料和工艺定)。车间正极温度≤30℃,湿度≤25%。示意图如下

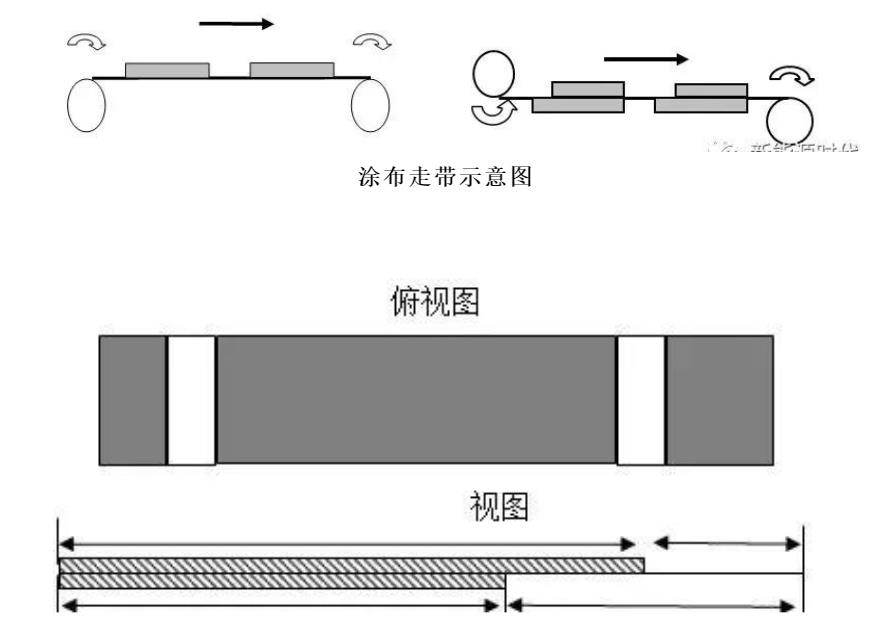

涂布走带示意图/正负涂布极片图
2、负极涂布即将负极浆料挤压涂或喷涂在铜集流体AB面上,单面密度≈10~15 mg/cm2,涂布烤箱温度常规4-8节(或更多),每节烘烤温度80℃~105℃按实际需要调整,避免烘烤开裂出现横向裂纹。转移辊速比1.2-1.3,间隙位打薄10-15um,涂布水份≤3000ppm,车间负极温度≤30℃,湿度≤25%。
四部分 锂电池制造正极制片
1、正极涂布干燥完,需要在工艺时间内进行对辊。对辊即对极片进行压实,目前有热压和冷压两种工艺。热压压实相对冷压高,反弹率较低;但冷压工艺相对简单易操作控制。对辊主要设备到如下工艺值,压实密度、反弹率、延伸率。同时要注意极片表面无脆片、硬块、掉料、波浪边等现象且间隙处不允许断裂。此时车间环境温度:≤23℃,湿度:≤25%。
压实:单位体积敷料的质量,目前常规物料的真密度数据
常规物质真密度表
物质名称 | 真密度数值 | 单位 |
LFP | 3.6 | g/cm3 |
LCO | 5.1 | g/cm3 |
LMO | 4.3 | g/cm3 |
PVDF | 1.5 | g/cm3 |
铝箔 | 2.7 | g/cm3 |
反弹率:一般反弹2-3um
延伸率:正极极片一般在≈1.002

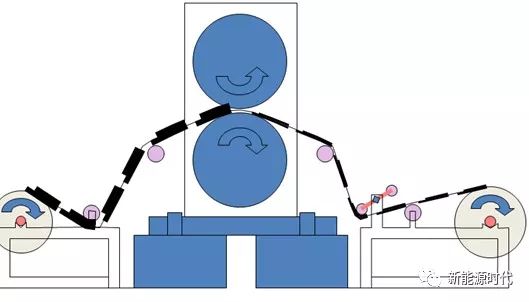

极片对辊示意图
2、正极对辊完接下来就是分条,即将整片极片分裁剪宽度一样的小条(对应电池高度),分条要注意极片的毛刺,需要全检极片的X和Y向的毛刺(借助二次元设备),纵向毛刺长度工艺Y≤1/2 H隔膜厚度。车间环境温度≤23℃露点≤-30℃

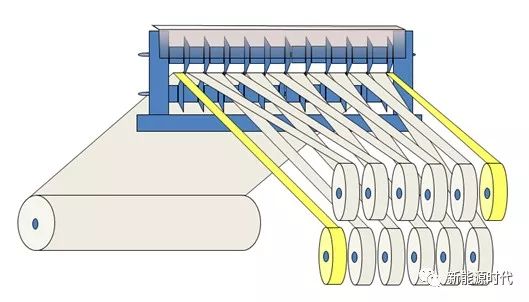

分切示意图
篇五 负极制片
1、负极制片与正极同样操作,但工艺设计不同,车间环境温度:≤23℃,湿度:≤25%。常见负极物质的真密度
常规物质真密度表
物质名称 | 真密度数值 | 单位 |
石墨 | 2.26 | g/cm3 |
硬碳 | 0.8-0.9 | g/cm3 |
软碳 | 1.5 | g/cm3 |
CMC | 0.6 | g/cm3 |
SBR | 0.9 | g/cm3 |
铜箔 | 8.8-8.9(单光与双光有区别) | g/cm3 |
反弹率:一般在4-8um
延伸率:一般在≈1.0012
2、负极分条与正极分条工艺类似,X和Y向毛刺都需要控制。车间环境温度≤23℃露点≤-30℃
篇六 正极片制备
1、分条完毕后,需对正极片进行干燥处理(120℃),再就是焊接铝极耳和极耳包胶工艺。此时需要考虑极耳长度和整形宽度。
以**650型设计为例,设计极耳外露主要考虑到正极耳要焊接盖帽和滚槽时合理配合。极耳外露过长,滚槽时易使极耳与钢壳短路;过短极耳无法焊接盖帽。极目前超声焊头有线状和点状,国内工艺较多采用线状(过流、焊强考虑)。另采用高温胶将极耳包覆,主要考虑到金属毛刺和金属碎屑造成短路风险。此车间环境温度≤23℃,露点≤-30℃,正极水份含量≤500-1000ppm。

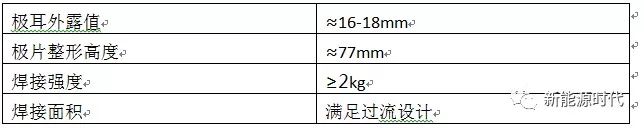

18650型正极耳焊接简易工艺

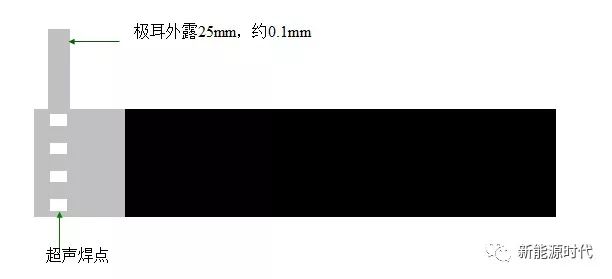

极耳焊接示意图

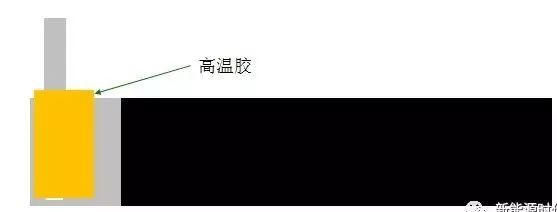

卷绕型正极耳包胶示意图
七部分 锂电制造负极片制备
1、需对负极片进行干燥处理(105-110℃),再就是焊接镍极耳和极耳包胶工艺。也需要考虑极耳长度和整形宽度。此车间环境温度≤23℃,露点≤-30℃,负极水分含量≤500-1000ppm。
18650型负极耳焊接简易工艺
八部分 锂电制造卷绕工艺
卷绕就是将隔膜、正极片、负极片通过卷绕机成单个卷芯。原理是采用负极包住正极,再通过隔膜将正负极片隔离。因为常规体系负极作为电池设计的控制电极,容量设计高于正极,使在化成充电时正极的Li+能在负极“空位“存放。卷绕需要特别关注卷绕张力和极片对齐度。
卷绕张力小,会影响内阻和入壳率;张力过大易造成短路或断片风险。对齐度指负极、正极和隔膜的相对位置,负极宽度59.5mm,正极58mm,隔膜61mm,三者剧中对齐,避免短路风险。
卷绕张力一般在正张力0.08-0.15Mpa,负张力0.08-0.15Mpa,上隔膜张力0.08-0.15Mpa,下隔膜张力0.08-0.15Mpa,具体要依据设备和工艺调整。
此车间环境温度≤23℃,露点≤-30℃,水分含量≤500-1000ppm。

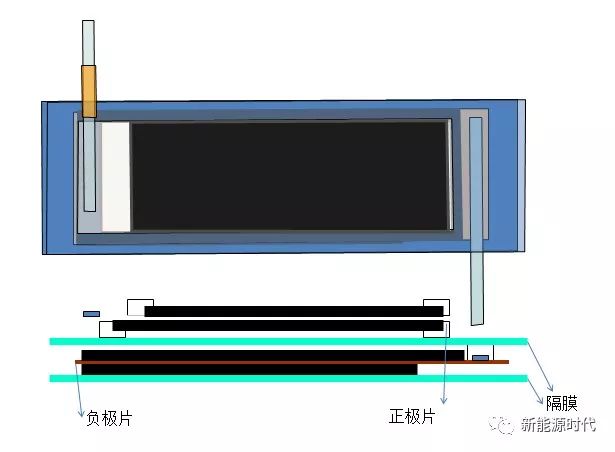

卷绕极片隔膜叠放顺序示意图

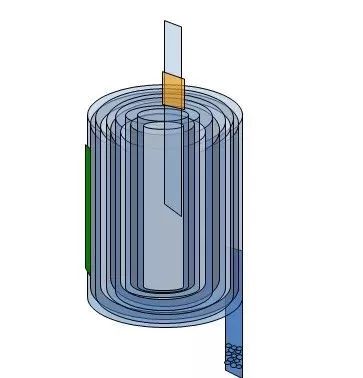

卷绕成卷芯示意图
九部分 锂电制造池之入壳
卷芯入壳前需要进行Hi-Pot测试电压200~500V(测试是否存在高压短路),吸尘处理(入壳前进一步控制粉尘)。这里需要强调锂电的三大控制点水分、毛刺、粉尘。前面工序完成后,将下面垫垫入卷芯底部后弯折负极耳,使极耳面正对卷芯卷针孔,最后垂直插入钢壳或铝壳(以18650型号为例,外直径≈18mm+高度≈71.5mm)。当然卷芯的横截面积 < 钢壳内截面积,大约入壳率在97%~98.5%,因为要考虑到极片反弹值和后期注液时下液程度。同入面垫工序,将上面垫也装配完成。此车间环境温度≤23℃,露点≤-40℃。

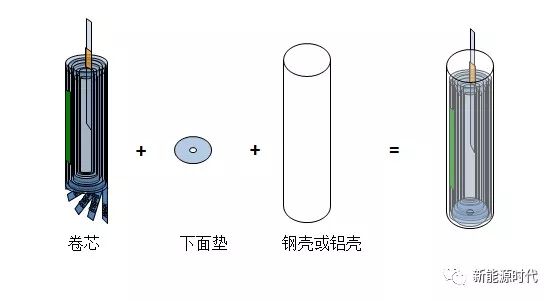

锂电工艺入壳示意图
十部分 锂电制作滚槽工艺
1、将焊针(一般是铜质或合金材质),插入卷芯中间孔。常用焊针规格在Φ2.5*1.6mm,达到负极极耳焊接强度≥12N为合格,过低容易虚焊,内阻偏大;过高容易将钢壳表面的镍层焊掉,导致焊点处生锈露液等隐患。
2、滚槽简单理解就是将卷芯固定在壳体内不晃动。此工序需特别注意横向挤压速度和纵向下压速度匹配,避免横向速度过大将壳体割破,纵向速度过快槽口镍层脱落或影响槽高进行影响封口。需要检测槽深、扩口、槽高工艺值是否达标(通过实际和理论计算)。常见的滚刀规格有1.0、1.2、1.5mm。滚槽完成后需要再次对整体吸尘处理,避免金属碎屑,真空度≤-0.065Mpa 吸尘时间:1~2s 。此车间环境温度≤23℃,露点≤-40℃。

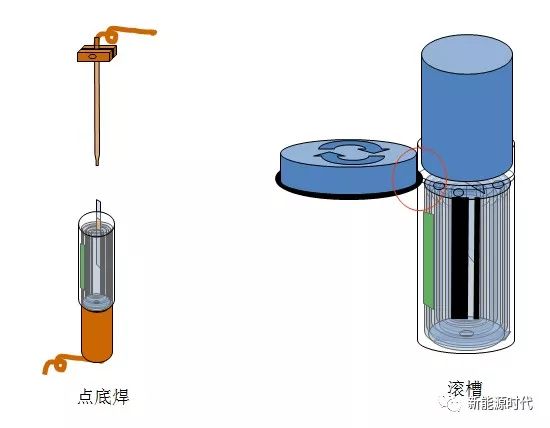

点底焊和滚曹示意图
十一部分 锂电制造电芯烘烤工艺
圆柱型锂电池盖帽焊接按压完成后,进行称重分档补液处理。然后就是锂电池封装最后工序-封口,常规封口采用蹲封,即由预封、二封和三封组成。封口工艺主要设计密封圈的压缩比、钢壳扩口尺寸、封口后肩高尺寸、封口后拉断和开启压力设计。此时环境温度≤23℃,露点≤-35℃。
1)密封圈
压缩比:60%~80%,是影响封口压力的重要因素之一
耐温:120℃~140℃
材质:一般为聚乙炳烯类
2)拉断开启压力
拉断压力:电池在使用过程中,内部压力达到一定值,使铝片焊点与下环片断开,内部切断电流回路,使正负极断路,小圆柱型拉断压力一般在1.2~1.5 M Pa。
开启压力:如果电池内部压力进一步恶化(电解液氧化还原产气、水份超标等),导致压力超过1.6~2.0M Pa(盖帽上环的凹印刻痕破裂压力值),凹印会破裂进而泄压。
3)其它参数需要依电池型号来设计,具体工艺名称包括如下表所示
工艺值 | 单位 | 备注 | |
预封压力 | 1.0±0.3 | M Pa | 数值需依设计而定 |
二封压力 | 2.0±0.5 | M Pa | 数值需依设计而定 |
拉断压力 | 1.2~1.5 | M Pa | 数值需依设计而定 |
开启压力 | 1.6~2.0 | M Pa | 数值需依设计而定 |
肩高 | / | mm | 依电池型号设计而定 |
封口外径 | / | mm | 依电池型号设计而定 |
总高 | / | mm | 依电池型号设计而定 |
扭力 | ≥2.0~4.0 | N·m | 具体数值需要依设计而定 |
十二部分 锂电制造注液工艺
将烘烤好的电芯进行水分测试,符合前面的烘烤标准后,才能进行下一步:注入电解液。将烘烤合格的电芯快速放入真空手套箱内,进行称重,记录重量,套上注液套杯,将设计好重量的电解液加入套杯中(一般会进行泡液实验:将电芯放入电解液中,浸泡一段时间,测试电芯最大吸液量,一般按实验量进行注液),放入真空箱中抽真空(真空度≤-0.09Mpa),加速电解液侵润极片,进行几次循环后,取出电芯进行称重,计算注液量是不是符合设计值,少了需要进行补液,超了需要倒掉多余部分,直到符合设计要求。手套箱环境:温度≤23℃,露点≤-45℃。
十三部分 超焊盖帽
提前将盖帽放入手套箱中,一手将盖帽紧扣在超焊机下模具,一手拿电芯,电芯正极耳与盖帽极耳对齐,确认正极耳与盖帽极耳对齐OK后,踩下超焊机脚踏板开关。之后需要全检电芯:自检极耳焊接效果①观察极耳是否对齐②轻拉极耳,看极耳是否松开。超焊盖帽虚焊的电芯需要重新进行超焊。
